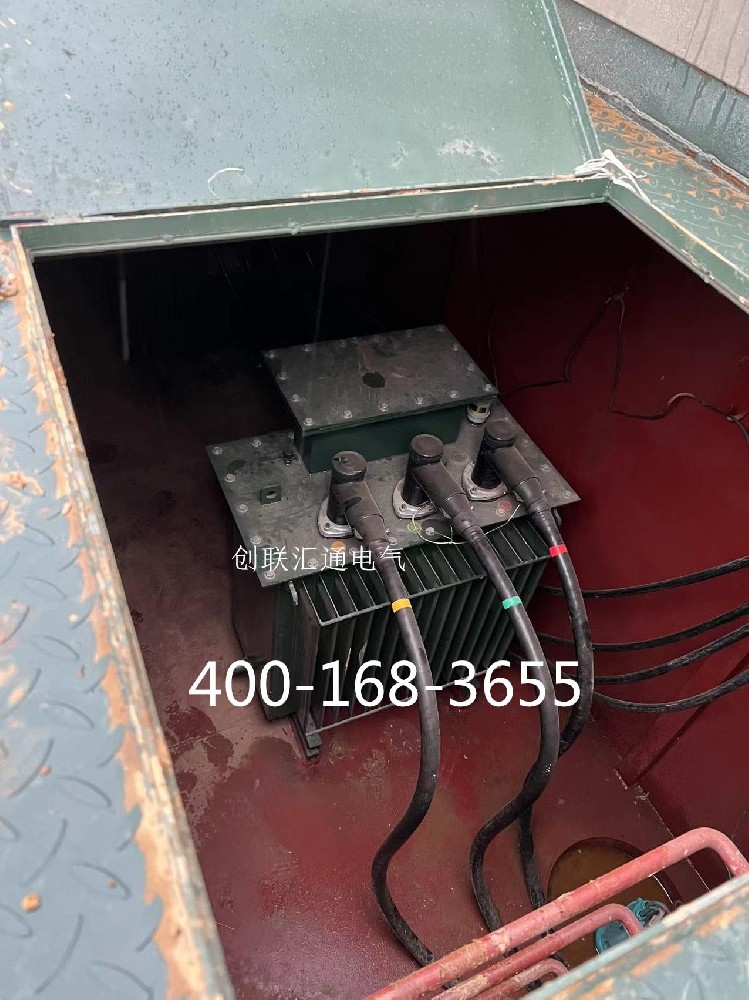

創聯匯通電氣生產的S-M·D系列三相埋地油浸變壓器是一種在同一油箱內安裝變壓器、高壓負荷開關、熔斷器保護的緊湊型配電設備。高壓、低壓進出線采用全絕緣、全密封、全屏蔽的防水接頭，不占用表面空間，可在水中浸泡一定時間，免維護。可廣泛應用于人口密集的中心城市、街道、高速公路、橋梁、隧道、停車場、機場、港口、旅游景點等配電系統，尤其適用于對高度、占地面積有嚴格要求的場所。在產品設計中充分考慮了通風散熱的特殊情況，采用了低損耗、低溫升的設計。根據分布方式可分為環網分布型和終端分布型，以滿足用戶的不同需求。

產品標準

GB/T 1094.1-2013電力變壓器第1部分:總則

GB/T 1094.3-2017電力變壓器第3部分:空氣中絕緣等級、介電試驗和外部間隙GB/T 1094.5-2008電力變壓器第5部分:耐短路能力

GB/T 1094.10-2003電力變壓器第10部分:聲級的測定

IEC60076-1:2011電力變壓器-第1部分:總則

IEC60076-2:2011電力變壓器。第2部分:液浸式變壓器溫升

IEC 60076-5:2006電力變壓器-第5部分:抗短路能力

電力變壓器-第10部分:聲級的測定

正常環境條件

1.自然通風時最高工作環境溫度+ 50℃，強制通風時最高工作環境溫度+ 40℃，地下水深度不超過1.5m時最高工作環境溫度+ 40℃，地下水深度超過1.5m時最高工作環境溫度+ 45℃。
2.海拔高度:不超過1000m。
3.電源電壓的波形與正弦波相似。
4.三相電源電壓近似對稱。
5.負載電流的總諧波含量不得超過額定電流的5%;

產品特性

1.產品可直接浸入水中或埋于地下隧道，防護等級IP68。

2.高耐腐蝕不銹鋼箱體，安全可靠，免維護設計。

3.所有部件均安裝在箱體外殼上，便于檢查和維護。高壓側設有備用和插入式保險絲，給變壓器更安全的保護。負載開關可采用端子式或環網式，適用于多種供電系統。

4.采用高磁導率硅鋼片或非晶合金材料制成的鐵芯，空載損耗更低。

5.高低壓進出線采用全絕緣、全密封、全屏蔽的防水接頭，使操作更加安全。

6.采用地埋式變壓器和廣告牌式低壓結構，符合城市生態設計理念，美化環境，占地面積小。
